精機事業(専用工作機械用ユニット)

Products

60年間の『ヤマザキ』の専用工作機械製造の中で生まれた、600種以上の専用工作機械用ユニット。それらは、さまざまな生産現場からフィードバックを受け、ブラッシュアップを繰り返して進化してまいりました。『ヤマザキ』のユニットは優れたコストパフォーマンスだけではなく、高精度、高剛性、高品質、長寿命という面からも高いご評価をいただいています。また、ユニットを標準化したことにより、万一故障などのアクシデントが発生した場合でも、ユニットの交換によって対応することが可能となり、生産ラインの停止時間を短時間に抑えることができます。

CADデータダウンロード

弊社では、スピンドルヘッド・フィードユニット・ドリルユニット・タッピングユニット・インデックステーブルのCADデータをDXFデータフォーマット(Auto CAD)にてご提供しております。

CADデータダウンロードはこちら

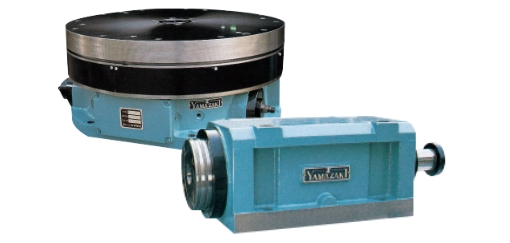

画像 工作機械用ユニット

多様化・個性化が進む現代社会では、企業側にもそれに応じた生産体制が求められます。それは、高付加価値を求める個別生産と、効率化を目指す大量生産の両立という、相反する課題への挑戦です。ヤマザキは500種類以上の専用工作ユニットバリエーションを準備することで、この難問を解決しました。生産設備の基本要素である工作機械を、自由に組み合わせ可能なユニットとして製品化。ライン組み替えにスピーディーに対応できる生産システムの構築に貢献しています。

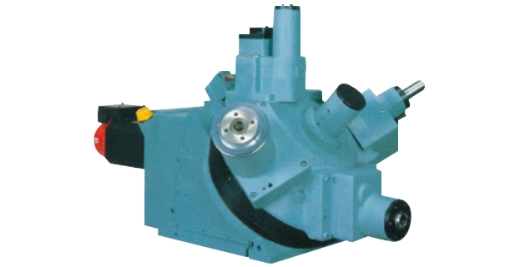

YMT型タレットヘッド

割出機構の心臓部にヤマザキ独自のW&B方式を採用した、油圧駆動の高性能タレットヘッドです。割出精度±5秒、繰り返し位置決め精度±3秒以内と高精度のうえ強度・耐久性・負荷能力とも卓越した実力を誇ります。ACスピンドルモータの使用により穴明・リーマ・座グリ・ネジ立加工の他ミーリング・ボーリング加工等あらゆる加工に対応。軸頭の設計・製作、フィールドユニットとの組み合わせ等々もいたします。

画像 YMT型タレットヘッド

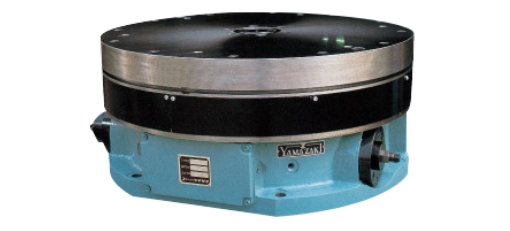

TWB型インデックステーブル

割出機構の心臓部にヤマザキ独自のW&B方式を採用した、油圧駆動の高性能インデックステーブルです。割出精度±5秒、繰り返し位置決め精度±3秒以内という高精度のうえ強度・耐久性・負荷能力とも卓越した実力を誇ります。インデックスタイプ専用機、マシニングセンタ等に最適のユニットです。

画像 TWB型インデックステーブル

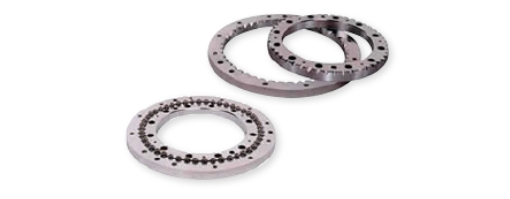

WB型ダブルウェッジリング

内・外輪に刻まれたV型溝と精密鋼球による、シンプル機構W&B方式(PAT.)の超高精度割出マスターです。インデックステーブル、タレットヘッド、刃物台等々旋回位置決め用割出マスターとして広範囲に活用可能。分割型、溝と鋼球を直線的に配したリニアタイプ等も製作いたします。

画像 WB型ダブルウェッジリング

標準ユニット

消費者の多様化・個性化が急速に進んだことで、生産システムは多品種少量生産に対応することが必要になっています。それは、マス・カスタマイズという個別化と生産効率化を同時に実現していくという、大きな課題への挑戦でもあります。

当社では、こうした流れに対応して500種類を超すユニットをラインナップ。ライン組替えをスピーディーに行える生産設備体制の構築に貢献してきています。ドリルヘッド、フィーダー、ターンテーブルなど標準ユニットに加え、既存のマシンに柔軟性の高いマシニングセンターなみのポテンシャルを加えていく特殊ユニットまで、幅広いバリエーションをご用意しています。

専用工作機械用ユニットの技術・製品情報詳細はこちら

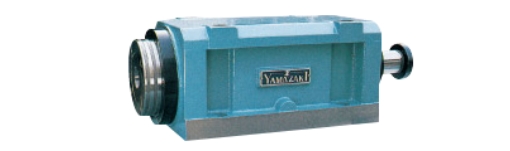

BHX型スピンドルヘッド

テーパーローラベアリングとアンギュラベアリングを使用した精密スピンドルヘッドで、あらゆる穴ぐり・ミーリング加工等に最適です。オーバーハング型のBHX-※※※-H型、特殊タイプのプルスタッド式、パワーチャック付等も用意しております。(主軸径 35~150mm)

画像 BHX型スピンドルヘッド

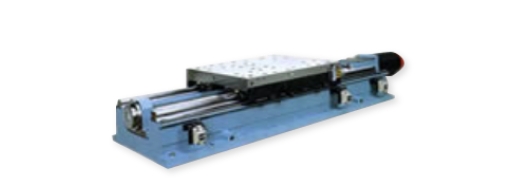

YSBE型フィードユニット

精密ボールスクリュウを使用した、電動式ユニットでテーブル幅200~600mmの5種、ストローク150~800mmの合計20機種を用意しております。

画像 YSBE型フィードユニット

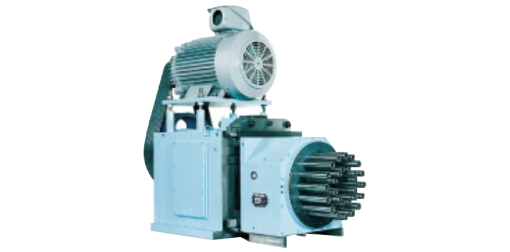

多軸ヘッド

お客様の仕様に合わせた軸数・軸位置により多軸ヘッドを設計・製作いたします。

画像 多軸ヘッド

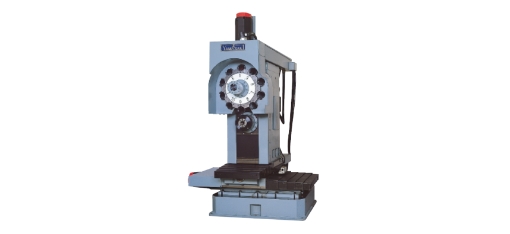

横型マシニングセンタ

FMUシリーズはフレキシブルマシニングラインの構成を指向してつくられた横型マシニングセンタユニットです。

画像 横型マシニングセンタ

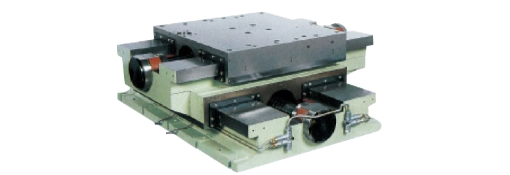

クロスフィードユニット

油圧式、電動式、油圧・電動コンビネーションタイプ等の各種クロスフィードユニットを設計・製作いたします。油圧式、電動式、油圧・電動コンビネーションタイプ等の各種クロスフィードユニットを設計・製作いたします。

画像 クロスフィードユニット
